BLASTMAN B12S

BLASTMAN B12S – GENERACE 4.0

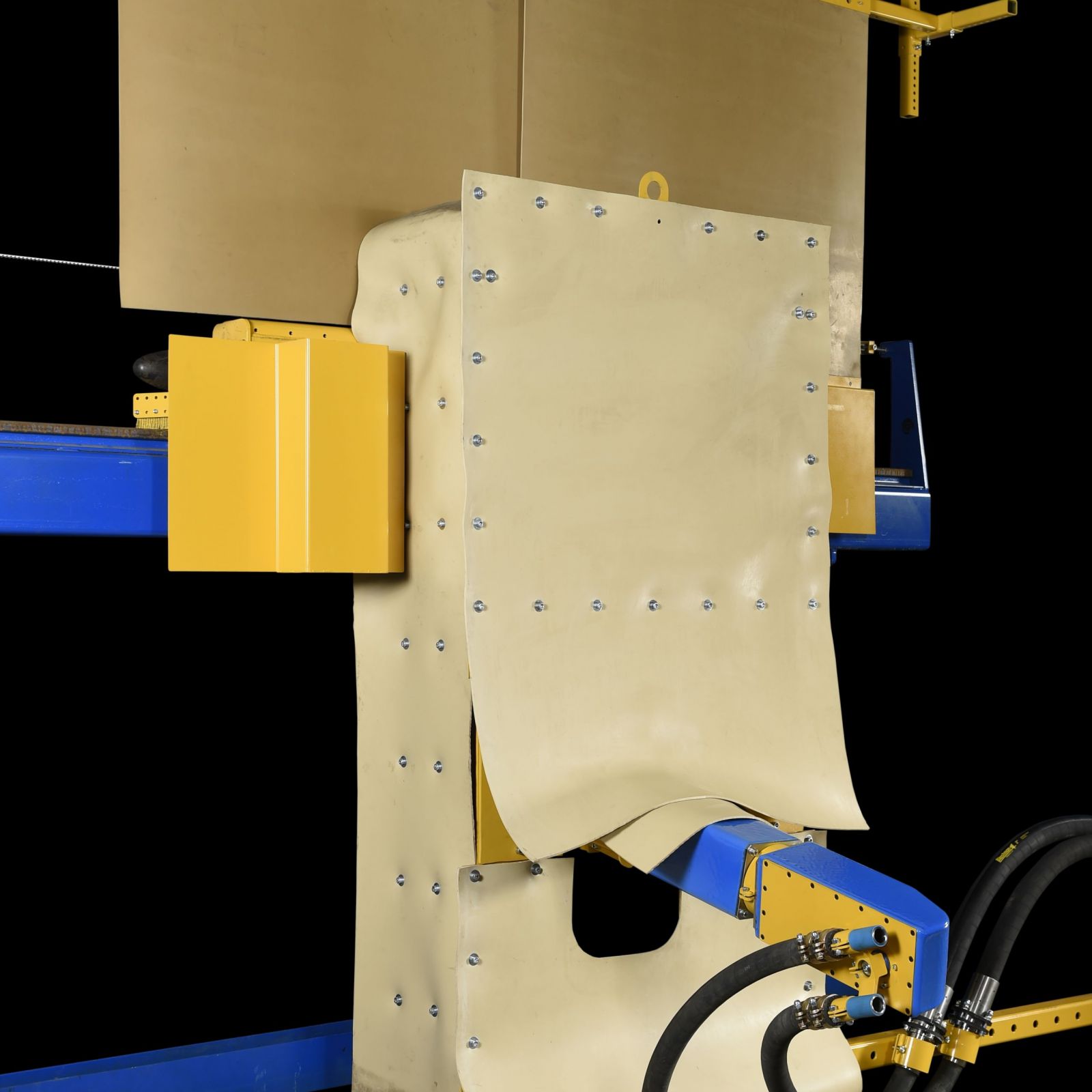

Blastman B12S je nástěnný pískovací robot vyvinutý pro pískování trubkových obrobků, např. části věží větrných turbín. Rám robotu pohybuje ramenem robotu v podélném směru pískovací komory po kolejnicích, které jsou připevněny na stěnách. Účelem robotického ramene je nasměrování a pohyb pískovacích trysek. Robot Blastman B12S typicky sestává ze čtyř (4) os a jedné externí osy, která ovládá otočný podstavec obrobku.

Aplikace robotu Blastman B12S zahrnují trubkové obrobky, např. části věží větrných mlýnů.

KONFIGURACE ROBOTU

Osa	Rozsah /m/°	Max. rychlost	Typ
Osa 1 – Vodorovná, hlavní rám	3 – 50 m	0,3 m/s	Lin.
Osa 2 – Osazení	145°	20°/s	Rot.
Osa 3 – Hlava ramene	360°	180°/s	Rot.
Osa 4 – Tryska	270°	215°/s	Rot.
Osa 5 – Otočný podstavec			Externí

TECHNICKÉ PARAMETRY

Napětí	380-500V 50/60Hz
Řídící napětí	24 VDC
Těsnění / krytí*	IP65
Montáž	Montáž na stěnu pískovacího boxu
Hmotnost	cca 1500 kg (záleží na celkové konstrukci)

PROVONÍ PARAMETRY

Průměr trysky	13 - 19mm
Počet trysek	1 - 2 ks
Tlak vzduchu	4 - 11 bar
Rychlost čištění	200 m²/hod

METODA ČIŠTĚNÍ

Teach In - zaučení pomocí operátora
PTP - programování bod po bodu (point to point)
Offline - programování pomocí 3D modelu výrobku
Na základě parametrů

Vlastnosti

Řízení

Manipulátor bez robotických vlastností
Licence na aktualizace softwaru
PTP Zaučení pomocí zaučovacího ovladače
Offline zaučení
Automatické zaučení v offline prostředí
VPN připojení pro vzdálenou diagnostiku a aktualizace SW
Vzdálené monitorování procesu
Řízení strojních zařízení v pískovací komoře
