BLASTMAN B20CS

B20S – GENERACE 4.0

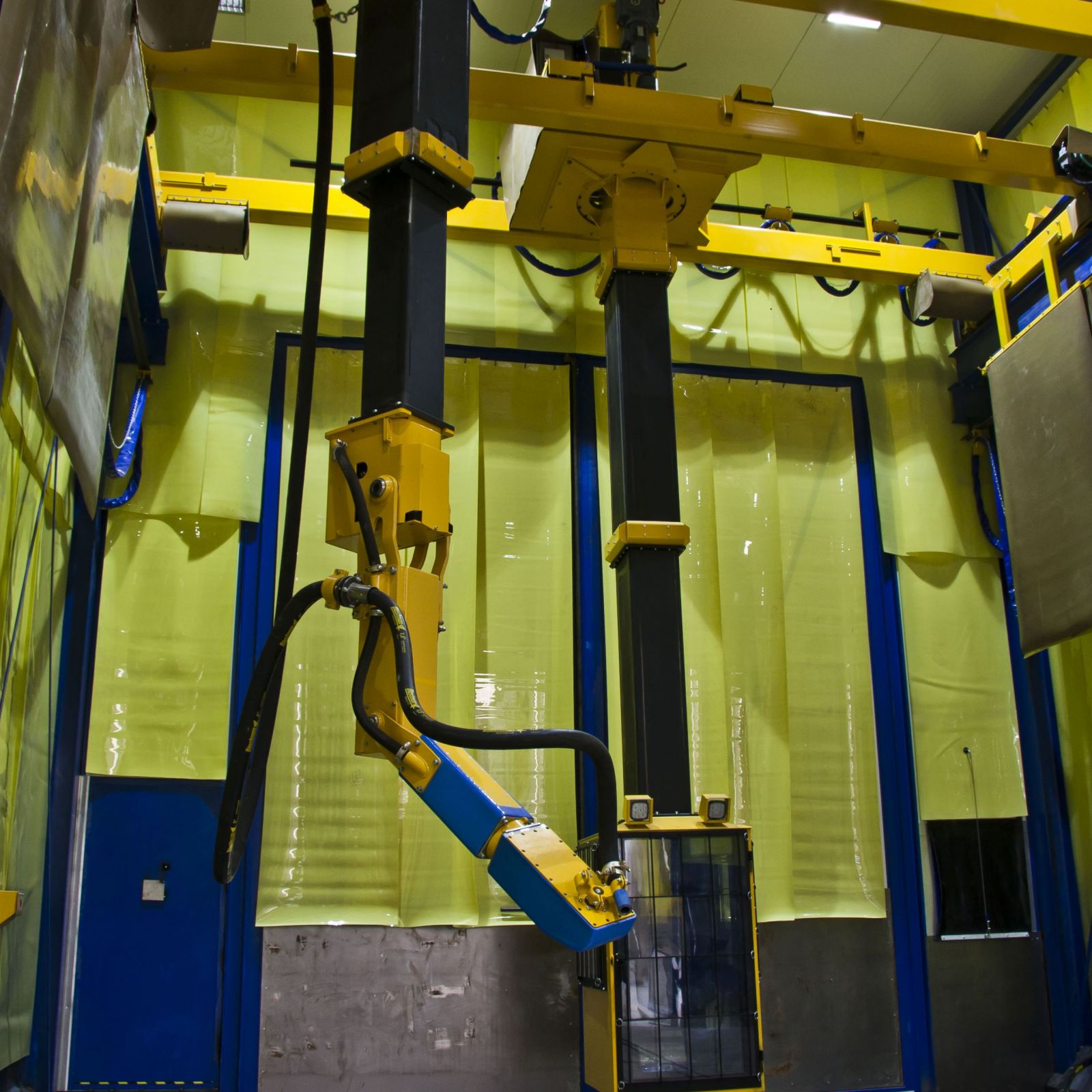

Blastman B20CS je mostový 8osý pískovací robot určený k pískování velkých obrobků. B20CS má dva samostatné mosty: jeden pro rameno robotu a druhý pro pojízdnou kabinu operátora. Operátor může řídit robot pomocí joysticků z kabiny operátora, která se pohybuje ve svých 4 osách. Když je B20CS používán automaticky, je možno s kabinou operátora zajet na druhý konec pískovací komory.

Robot Blastman B20CS je podobný modelu B20S: je upraven tak, aby byl přizpůsoben rozměrům pískovací komory a splňoval požadavky pískovaného obrobku. Se svým teleskopickým ramenem se robot může dostat skrz okna nebo jiné otvory i dovnitř železničních vozů a opískovat vnitřní povrchy.

Aplikace robotů Blastman B20CS zahrnují železniční kolejová vozidla, transformátory, různé ocelové konstrukce a odlitky.


KONFIGURACE ROBOTU

Osa Rozsah /m/° Max. rychlost Typ
Osa 1 – Podélná, most robotu 5 – 100 m 0,3 m/s Lin.
Osa 2 – Příčná, pojezd ramene/kabiny 3 – 35 m 0,25 m/s Lin.
Osa 3 – Otáčení teleskopu 360° 18,7°/s Rot.
Osa 4 – Svislá, rameno/kabina (telesk.) 2 – 6 m 0,26 m/s Lin.
Osa 5 – Rameno 175° 21,5°/s Rot.
Osa 6 – Ohyb 225° 19,9°/s Rot.
Osa 7 – Hlava ramene 360° 180°/s Rot.
Osa 8 – Tryska 270° 215°/s Rot.
Osa 9 – Most kabiny 5 – 100 m 0,3 m/s Lin.
Osa 10 – Pojezd kabiny 3 – 35 m 0,25 m/s Lin.
Osa 11 – Otáčení teleskopu kabiny 360° 20°/s Rot.
Osa 12 – Teleskop kabiny 2 – 6 m 0,26 m/s Lin.



TECHNICKÉ PARAMETRY

Napětí 380-500V 50/60Hz
Řídící napětí 24 VDC
Těsnění / krytí* IP65
Montáž Montáž pod strop pískovacího boxu
Hmotnost cca 5.000 kg + 5000 kg (záleží na šířce konstrukce)



PROVONÍ PARAMETRY

Průměr trysky 13 - 19mm
Počet trysek 1 - 2 ks
Tlak vzduchu 4 - 11 bar
Rychlost čištění 200 m2/hod



METODA ČIŠTĚNÍ

  • Teach In - zaučení pomocí operátora
  • PTP - programování bod po bodu (point to point)
  • Offline - programování pomocí 3D modelu výrobku
  • Na základě parametrů

Vlastnosti

Řízení

  • Licence na aktualizace softwaru
  • PTP Zaučení pomocí zaučovacího ovladače
  • Offline zaučení
  • Automatické zaučení v offline prostředí
  • VPN připojení pro vzdálenou diagnostiku a aktualizace SW
  • Vzdálené monitorování procesu
  • Řízení strojních zařízení v pískovací komoře

Vhodnost

  • AC v řídící kabině
  • Rádio v řídící kabině
